NTC热敏电阻/温度传感器产品选型方法与应用

NTC热敏电阻器的主要技术参数



NTC: 负温度系数



Thermistor: 热敏电阻



NTC特性: NTC的阻值随温度升高而迅速减小

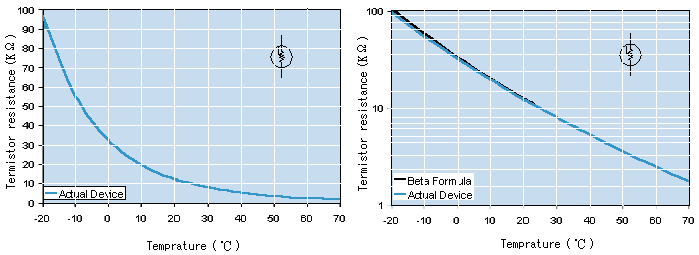

                                             [A] 非线性的温度特性                 [B] Y轴为对数坐标时,非常接近实际的温度特性



NTC热敏电阻是一种以过渡金属氧化物为主要原材料经高温烧结而成的半导体陶瓷元件,它具有非常大的负温度系数,电阻值随环境温度或因通过电流而产生自热而变化,即在一定的测量功率下,电阻值随着温度上升而迅速下降。利用这一特性,可将NTC热敏电阻通过测量其电阻值来确定相应的温度,从而达到检测和控制温度的目的。



1、零功率电阻值RT

在规定温度下,采用引起电阻变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。



2、零功率电阻R25

25℃时测得的零功率电阻值。除非特别指出,它是热敏电阻器的设计电阻值,也是标称电阻值。



3B (K)

B值是负温度系数热敏电阻器的热敏指数,它被定义为两个温度下零功率电阻值的自然对数之差与两个温度倒数之差的比值。

RT1--温度为T1时的零功率电阻

RT2--温度为T2时的零功率电阻值

T1=273.15k +( T1),  T2=273.15k+ (T2)

除非特别指出,B值是由25℃(298.15K)和50℃(323.15K)的零功率电阻值计算而得到的,B值在工作温度范围内并不是一个严格的常数。



4、耗散系数δ

δ=ΔP/ΔT (mW/)

即:在规定的环境温度下,热敏电阻器耗散功率变化率与其相应温度变化之比。它表示使热能电阻体升高1℃温度所需消耗的功率。在工作温度范围内,δ随环境温度变化而有所变化。



5、热时间常数τ

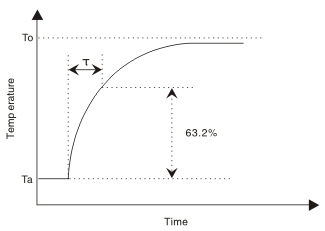

在零功率条件下,当温度发生突变时,热敏电阻体温度变化了始末温度差的63.2%所需的时间。τ与热敏电阻器的热容量C成正比,与其耗散系数δ成反比,即:

τ=C/δ

6、额定功率Pr

额定功率=耗散系数δ×(最高使用温度Tmax25℃)



7、阻—温特性

热敏电阻的阻值随温度变化的规律,大体如下:



R1:在绝对温度T1(K)下的阻值

BB常数

T(K)=T()+273.15

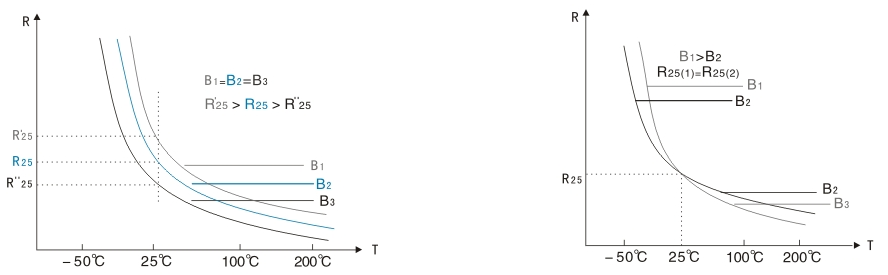

(1) B值相同,阻值不同                                       (2) 相同阻值,B值不同


一、首先明确产品应用功能

点击了解更多 :
二、按产品应用场合分类
三、明确产品工作温度范围——对应选择相应材料和封装形式

点击了解更多:
四、明确设计所需温度下的电阻值(零功率电阻值)RT和材料常数-B值

点击了解更多 :
五、明确需要的响应速度——热时间常数τ

点击了解更多 :
六、了解耗散系数δ
点击了解更多 :
七、确定产品额定功率PN
NTC热敏电阻及温度传感器的用途PN
应用电路设计:单片机温度测量、温度控制、过热保护、温度补偿PN
